81 S
Model
: S (3a) (stekelvarken)
Ontwerp
: Centraal Inundatie en Technisch Bureau (15-04-1939)
Tekening nummer
: 1423/tG
Gebouwd door
: N.V Bataafsche Aanneming-Maatschappij
Bouwjaar
: 1939
Schietrichting
: Frontaal en flankerend
Schootsveld
: 190· (70· overlap per schietgat)
Weerstandvermogen
: W.12-15
Muurdikte dak / front
: 0,8m / 1m gewapend beton
Bewapening
: Mitrailleur M.20
Bezetting
: 3 man - schutter, helper en groepscommandant
Kosten
(ongeveer)
: 2.500 gulden (1.465 euro)
Rijksmonument nummer
:
Coördinaten
: 51.704146 N
5.955040 E
Bijzonderheden
: Nog aanwezig
1939
Nadat het besluit tot het vormen van een doorlopende weerstandslijn genomen was, werd in het begin van 1939 een bedrag
van 10 miljoen gulden (4,53 miljoen euro) ter beschikking gesteld voor het bouwen van voldoende kazematten, om alle
mitrailleurs in de linie onder te brengen.
In maart volgde de verkenning van de bouwplaatsen, begin juni werd met de bouw begonnen. Volgens het opgemaakte
werkplan waren de kazematten aan de Maas op 1 september 1939 gereed, de afwerking ervan moest nog gebeuren.
Het ontwerp van deze kazematten bestaat uit vier typen met verschillende varianten:
•
De gietstalen G-kazemat (35 varianten);
•
De flankerend B-kazemat (5 varianten);
•
De frontaal en flankerend S-kazemat (4 varianten);
•
De SWZ S-kazemat voor zware mitrailleur (3 varianten).
De gewapend betonnen kazemat 81 van het type S(3a) met achterin- /uitgang is een lichte, eenvoudige en in vergelijking met
de andere type kazematten goedkope gevechtsopstelling met 3 schietgaten, welke tezamen een schootsveld van 190° hadden.
Deze grote schietgaten om in drie richtingen zowel frontaal als flankerend vuur af te geven vormde een zeer kwetsbaar punt.
Tegen geweer-, mitrailleren en 2 cm-patronen werden ze beschermd door middel van stalen schietgatblinden van 2 cm dikte.
(pantserprojectielen doorboorden deze platen gemakkelijk.) De S(3a) kazematten werden vanwege de vele uit het beton
stekende (maskerings)haken ook wel "stekelvarken" of "spinnenkop" genoemd.
Privécollectie Hein Veld
Privécollectie Hein Veld
Privécollectie Hein Veld
Privécollectie Hein Veld
Privécollectie Hein Veld
Privécollectie Hein Veld

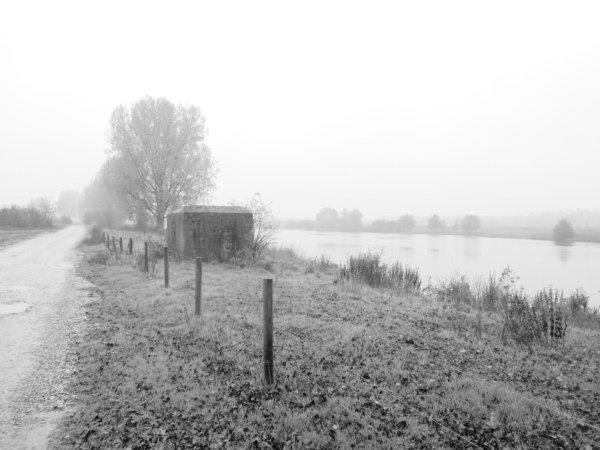

Stekelvarken 81
Lichte gevechtsopstelling voor lichte mitrailleur
Privécollectie Hein Veld

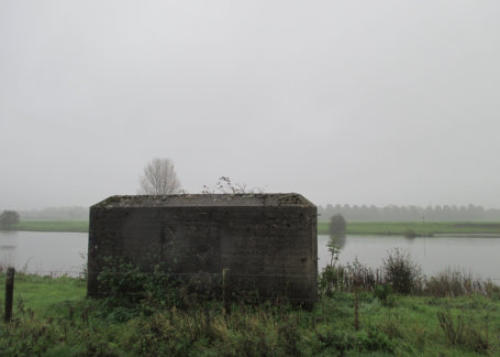

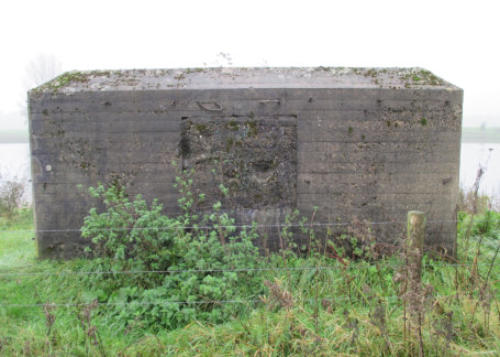

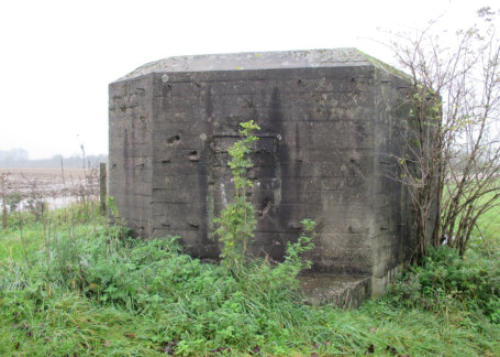

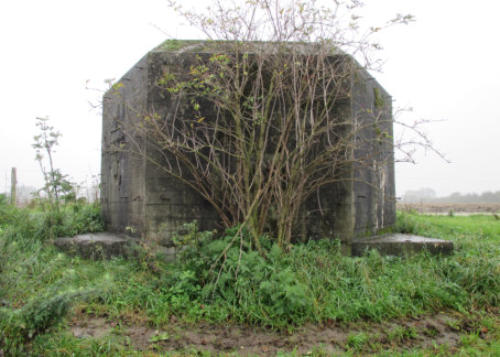

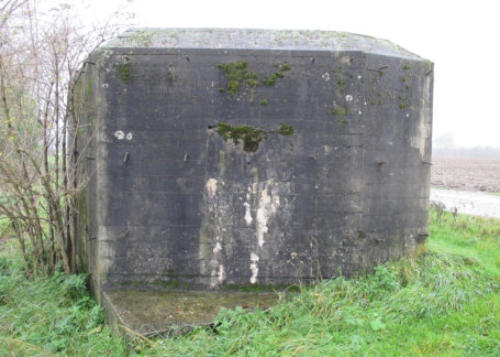

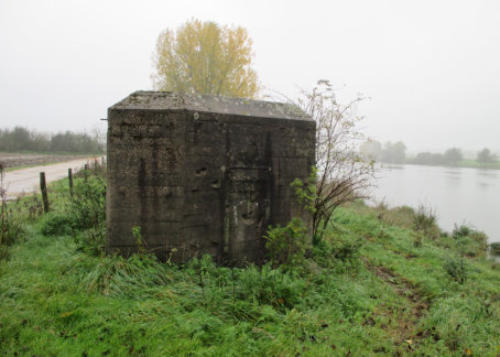

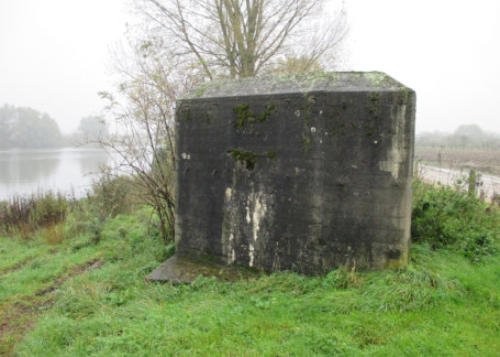

Kazemat 81 S
Om de kazematten te maskeren werden verschillende technieken toegepast. In mei 1940 was de maskering van veel
kazematten echter nog niet gereed, ook de telefoonverbinding was nog niet aangebracht.
