Model : G (180)hv (gietstalen koepel) Ontwerp : Centraal Inundatie en Technisch Bureau (29-03-1939) Tekening nummer : 1402/tG Gebouwd door : N.V Bataafsche Aanneming-Maatschappij Bouwjaar : 1939 Schietrichting : Frontaal Schootsveld : 40· Weerstandvermogen : W.12-15 Koepel dikte : 10 cm mangaan gietstaal (tek nr. 1365/tG) Bewapening : Mitrailleur M.20 Bezetting : 3 man - schutter, helper en groepscommandant Kosten (ongeveer) : 6.500 gulden (3.809 euro) Rijksmonument nummer : Coördinaten : 51.750525 N 5.874321 E Bijzonderheden : Geruimd in 1941

1939 Nadat het besluit tot het vormen van een doorlopende weerstandslijn genomen was, werd begin 1939 een bedrag van 10 miljoen gulden (4,53 miljoen euro) ter beschikking gesteld voor het bouwen van kazematten, om de mitrailleurs in de linie onder te brengen. Het ontwerp van deze kazematten bestaat uit vier typen met verschillende varianten: • De gietstalen G-kazemat (35 varianten); • De flankerend B-kazemat (5 varianten); • De frontaal en flankerend S-kazemat (4 varianten); • De SWZ S-kazemat voor zware mitrailleur (3 varianten). Een gietstalen koepel had een diameter van 2 meter met een gewicht van circa 9,5 ton inclusief deur. Stalen buisleidingen vormde een dubbele aan- en afvoerleiding met ontwateringsbuizen voor een ventilatie-apparaat. In de koepel was een waterpompje, kapstokplank voorzien van 4 kapstokhaken en een ventilatie-aggregaat met bijhorende afzuigbuizen en rookvanger geplaatst. Twee andere stalenbuizen waren aanwezig voor het doorvoeren van telefoonkabels. Op de achterzijde was een stekkerdoos voor veldbekabeling gemonteerd. (links ziet u de spoorbrug Katwijk - Mook)

Koepelkazemat 114 Kazemat voor lichte mitrailleur

Kazemat 114 G

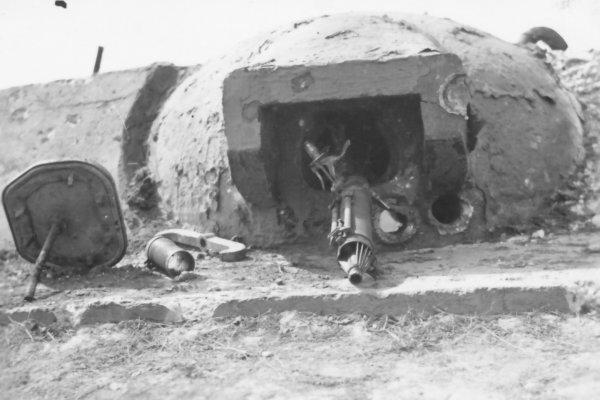

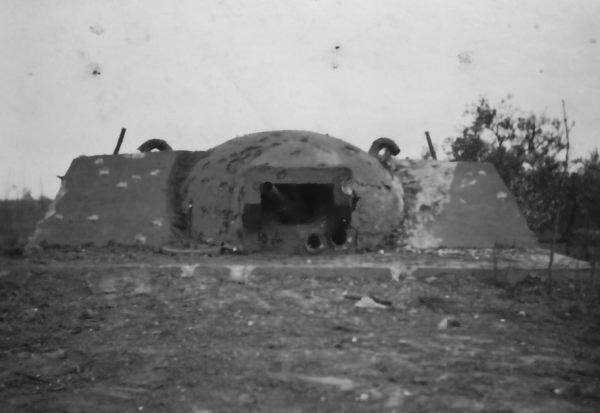

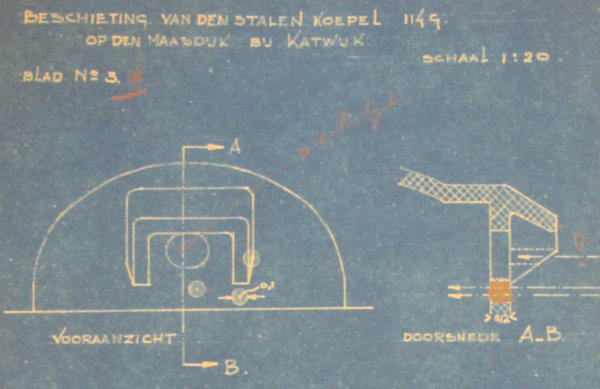

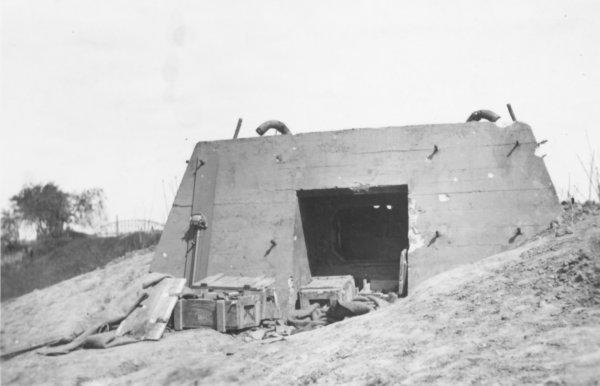

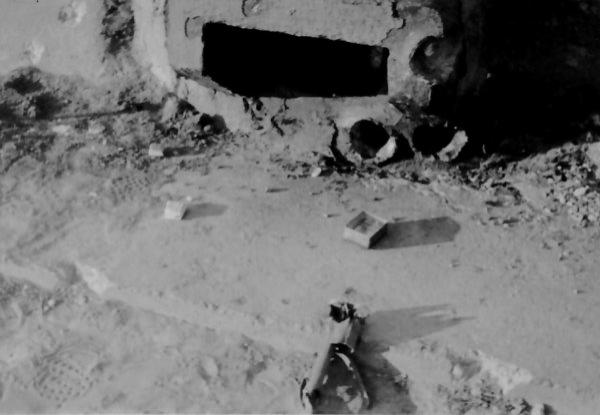

Schade 114 G De pantserkoepel van 10 cm is op 2 plaatsen naast het schietgat doorboord door projectielen van 8,8 cm. Een derde projectiel is afgeschampt. De on-gesprongen projectielen hebben kazemat 114 G blijkbaar door de openstaande achteringang weer verlaten. Een man raakte gewond.

Om de kazematten te maskeren werden verschillende technieken toegepast. Het beton van de 114 G was bekleed met horden en de koepel bruin geschilderd. Beplanting moest de camouflage compleet maken. G(180)hv beton : 26m 3 wapeningsstaal rond 22mm : 1990 kg wapeningsstaal rond 12mm : 940 kg

Kazemat 114 G

Kazemat 114 G
