Standhouden
De geschiedenis van de in de dertiger jaren van de twintigste eeuw gebouwde kazematten op de westelijke Maasoever tussen Katwijk en Oeffelt.

106 S

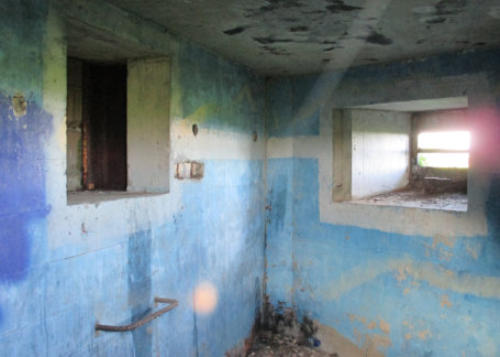

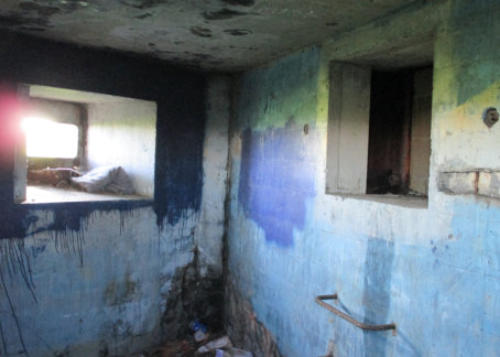

Foto 8 en 9: Kunstuitingen van de beeldend kunstenaar Petra Teunissen van de B.K.C. 1995
Kazemat 106S Maaslinie Cuijk - Standhouden.nl Kazemat 106S Maaslinie Cuijk - Standhouden.nl Kazemat 106S Maaslinie Cuijk - Standhouden.nl Kazemat 106S Maaslinie Cuijk - Standhouden.nl Kazemat 106S Maaslinie Cuijk - Standhouden.nl Kazemat 106S Maaslinie Cuijk - Standhouden.nl Kazemat 106S Maaslinie Cuijk - Standhouden.nl Kazemat 106S Maaslinie Cuijk - Standhouden.nl Kazemat 106S Maaslinie Cuijk - Standhouden.nl Kazemat 106S Maaslinie Cuijk - Standhouden.nl Kazemat 106S Maaslinie Cuijk - Standhouden.nl Kazemat 106S Maaslinie Cuijk - Standhouden.nl
Privécollectie Hein Veld
Privécollectie Hein Veld
Privécollectie Hein Veld
Privécollectie Hein Veld
Privécollectie Hein Veld
Privécollectie Hein Veld
Kazemat 106S Maaslinie Cuijk - Standhouden.nl Kazemat 106S Maaslinie Cuijk - Standhouden.nl Kazemat 106S Maaslinie Cuijk - Standhouden.nl Kazemat 106S Maaslinie Cuijk - Standhouden.nl Kazemat 106S Maaslinie Cuijk - Standhouden.nl Kazemat 106S Maaslinie Cuijk - Standhouden.nl Kazemat 106S Maaslinie Cuijk - Standhouden.nl Kazemat 106S Maaslinie Cuijk - Standhouden.nl
Privécollectie Hein Veld
1939 Nadat het besluit tot het vormen van een doorlopende weerstandslijn genomen was, werd begin 1939 een bedrag van 10 miljoen gulden (4,53 miljoen euro) ter beschikking gesteld voor het bouwen van kazematten, om de mitrailleurs in de linie onder te brengen. Het ontwerp van deze kazematten bestaat uit vier typen met verschillende varianten: De gietstalen G-kazemat (35 varianten); De flankerend B-kazemat (5 varianten); De frontaal en flankerend S-kazemat (4 varianten); De SWZ S-kazemat voor zware mitrailleur (3 varianten). De gewapend betonnen kazemat 106 van het type S(3a) met achterin- /uitgang is een lichte eenvoudige en in vergelijking met de andere type kazematten goedkope gevechtsopstelling met 3 schietgaten, welke tezamen een schootsveld van 190° hadden. Deze grote schietgaten om in drie richtingen zowel frontaal als flankerend vuur af te geven vormde een zeer kwetsbaar punt. Tegen geweer-, mitrailleren en 2 cm-patronen werden ze beschermd door middel van stalen schietgatblinden van 2 cm dikte. (pantserprojectielen doorboorden deze platen gemakkelijk.) De S(3a) kazematten werden vanwege de vele uit het beton stekende (maskerings)haken ook wel "stekelvarken" of "spinnenkop" genoemd. S(3a) beton : 33 m 3   wapeningsstaal rond 19mm : 2360 kg wapeningsstaal rond 12mm : 1410 kg stalen schietgatraam : 2,10 x 2,00 x 0,40 m 200 kg stalen kozijn met deur : 2,40 x 2,25 x 0,55 m 300 kg Om de kazematten te maskeren werden verschillende technieken toegepast. Kazemat 106 s werd gecamoufleerd als huisje. De schuine kanten werden weggelaten en aangestort. In plaats van maskeringshaken werd langs de rand een rij bouten aangebracht. De planken betimmering en het zadeldak met pannen maakte het geheel compleet.
Kazemat 106S Maaslinie Cuijk - Standhouden.nl

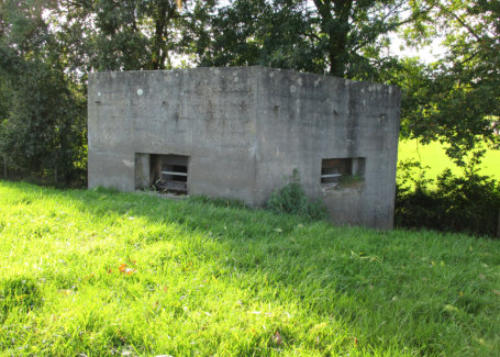

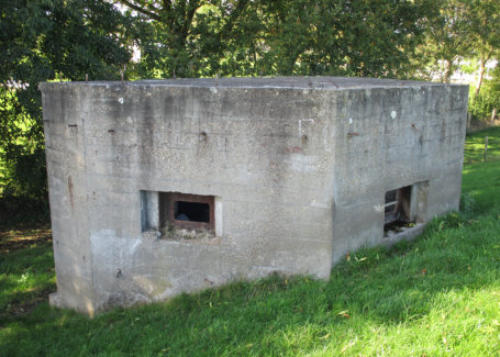

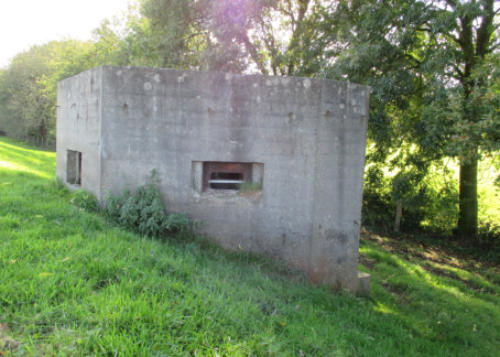

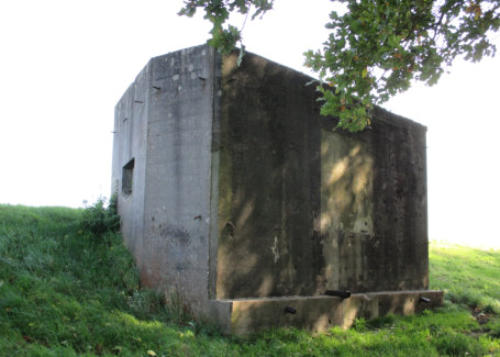

Kazemat 106 S Kazemat voor lichte mitrailleur
Model : S (3a) (stekelvarken, bijnaam spinnekop) Ontwerp : Centraal Inundatie en Technisch Bureau (15 april 1939) Tekening nummer : 1423/tG Gebouwd door : N.V Bataafsche Aanneming-Maatschappij Bouwjaar : 1939 Schietrichting : Frontaal en flankerend Schootsveld : 190· (70· overlap per schietgat) Weerstandvermogen : W.12-15 Muurdikte dak / front : 0,8m / 1m gewapend beton Bewapening : Mitrailleur M.20 Bezetting : 3 man - schutter, helper en groepscommandant Kosten  (ongeveer) : 2.500 gulden (1.465 euro) Rijksmonument nummer : Coördinaten : 51.738136 N 5.880559 E Bijzonderheden : Bijnaam spinnekop, nog aanwezig
Kazemat 106 S
Kazemat 106S Maaslinie Cuijk - Standhouden.nl

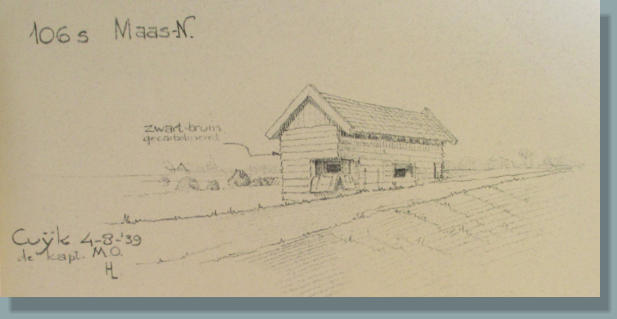

Maskeringsschets 106 S
