Standhouden
De geschiedenis van de in de dertiger jaren van de twintigste eeuw gebouwde
kazematten op de westelijke Maasoever tussen Katwijk en Oeffelt.
104 S
Privécollectie Hein Veld
Privécollectie Hein Veld
Privécollectie Hein Veld
Privécollectie Hein Veld
Privécollectie Hein Veld
Privécollectie Hein Veld
In 1995 voorzien van kunstuiting door beeldend kunstenaar Kitty Kengen van de B.K.C.

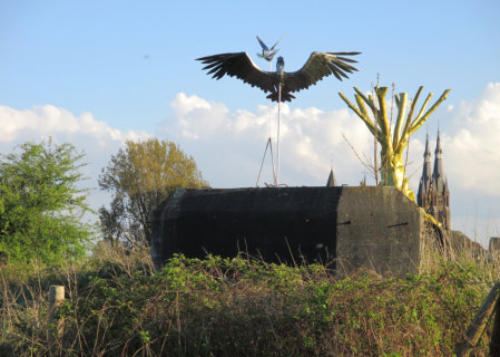

In 2015 voorzien van kunst door Bram van der Dikkenberg - Verwonnen door de Vrede (Kunst & Kazematten)
1939
Nadat het besluit tot het vormen van een doorlopende weerstandslijn genomen was, werd begin 1939 een bedrag van 10
miljoen gulden (4,53 miljoen euro) ter beschikking gesteld voor het bouwen van kazematten, om de mitrailleurs in de linie
onder te brengen.
Het ontwerp van deze kazematten bestaat uit vier typen met verschillende varianten:
•
De gietstalen G-kazemat (35 varianten);
•
De flankerend B-kazemat (5 varianten);
•
De frontaal en flankerend S-kazemat (4 varianten);
•
De SWZ S-kazemat voor zware mitrailleur (3 varianten).
De gewapend betonnen kazemat 104 van het type S(3a) met achterin- /uitgang is een lichte eenvoudige en in vergelijking met
de andere type kazematten goedkope gevechtsopstelling met 3 schietgaten, welke tezamen een schootsveld van 190° hadden.
Deze grote schietgaten om in drie richtingen zowel frontaal als flankerend vuur af te geven vormde een zeer kwetsbaar punt.
Tegen geweer-, mitrailleren en 2 cm-patronen werden ze beschermd door middel van stalen schietgatblinden van 2 cm dikte.
(pantserprojectielen doorboorden deze platen gemakkelijk.) De S(3a) kazematten werden vanwege de vele uit het beton
stekende (maskerings)haken ook wel "stekelvarken" of "spinnenkop" genoemd.
S(3a)
beton
: 33 m
3
wapeningsstaal rond 19mm
: 2360 kg
wapeningsstaal rond 12mm
: 1410 kg
stalen schietgatraam
: 2,10 x 2,00 x 0,40 m 200 kg
stalen kozijn met deur
: 2,40 x 2,25 x 0,55 m 300 kg
Om de kazematten te maskeren werden verschillende technieken toegepast. In mei 1940 was de maskering van veel
kazematten echter nog niet gereed, ook de telefoonverbinding was nog niet aangebracht.
FotoArchiefDienst Cuijk
Privécollectie Hein Veld
Privécollectie Hein Veld
Navigatie
Kazemat 96 B
Kazemat 97 B
Kazemat 124 G
Kazemat 98 B
Kazemat 99 S
Kazemat 100 B
Kazemat 101 S
8 Staal
Kazemat 102 G
Kazemat 103 B
Kazemat 104 S
Kazemat 105 B
Kazemat 106 S
Kazemat 107 S
Maaslinie
Stekelvarken 104
Lichte gevechtsopstelling voor lichte mitrailleur
Model
: S (3a) (stekelvarken, bijnaam spinnekop)
Ontwerp
: Centraal Inundatie en Technisch Bureau (15 april 1939)
Tekening nummer
: 1423/tG
Gebouwd door
: N.V Bataafsche Aanneming-Maatschappij
Bouwjaar
: 1939
Schietrichting
: Frontaal en flankerend
Schootsveld
: 190· (70· overlap per schietgat)
Weerstandvermogen
: W.12-15
Muurdikte dak / front
: 0,8m / 1m gewapend beton
Bewapening
: Mitrailleur M.20
Bezetting
: 3 man - schutter, helper en groepscommandant
Kosten
(ongeveer)
: 2.500 gulden (1.465 euro)
Rijksmonument nummer
: 420214
Coördinaten
: 51.734001 N
5.882791 E
Bijzonderheden
: Bijnaam spinnekop, nog aanwezig
